注:對于三相五線制系統，相排規格為: 100~ 400A, PE排截面與相導體截面相同;

大于等于630A時，PE排截面為相導體截面的一半。

2.母線槽殼體用優質冷軋鋼板制成，有足夠的機械強度。表面酸洗、磷化、電鍍、噴塑，防腐性能好、壽命長，表面平整、色澤美觀，防護等級IP43以上。

外殼接地方便、可靠、安全，保護電路連續性試驗合格。

3.導體母排，符合GB5585.1 ~ 5585.3- 85電工用銅、鋁及其合金母線標準。插接連接面表面處理完善，尺寸精確，絕緣螺栓設計合理，確保連接頭部位接觸良好，發熱低，長期使用可靠。

4.普通母線槽，采用國產名牌熱縮套管,精細加工、裝配，絕緣性能和壽命可靠。

5.阻燃母線槽，采用美國進口Raychem 熱收縮套管，采用氧指數高于40,機械電氣性能優良的絕緣隔墊、隔板，確保母線槽的阻燃性能。

6.耐火母線槽，設有特殊的繞包云母帶，采用阻燃母線槽的絕緣件,在母線連接頭、插接箱、母線槽殼體等部位經特殊設計和加工，具有滿意的符合標準的耐火性能。

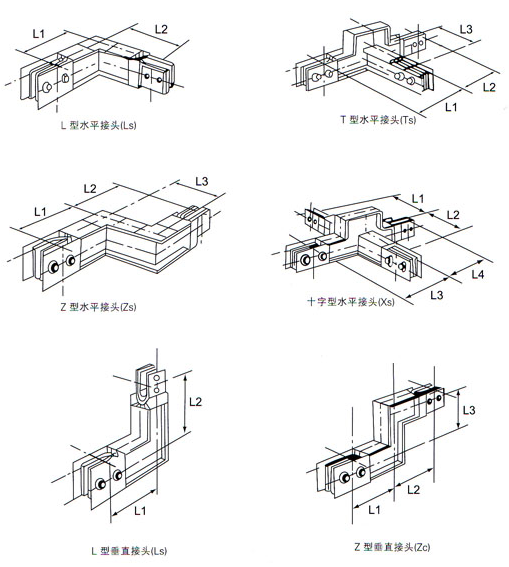

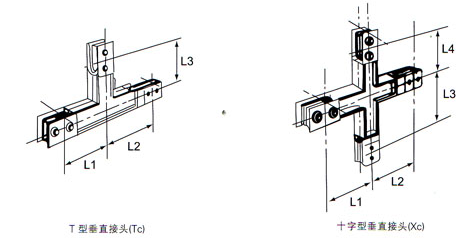

7. CMC密集絕緣型母線槽功能單元及外形尺寸

三相四線制與三相五線制截面外形尺寸表

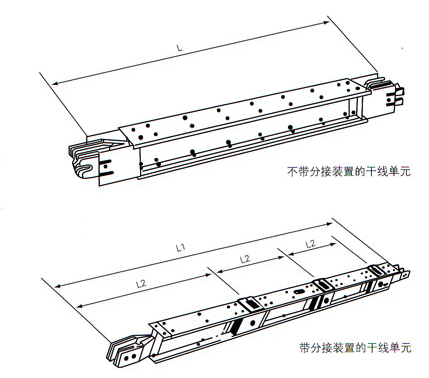

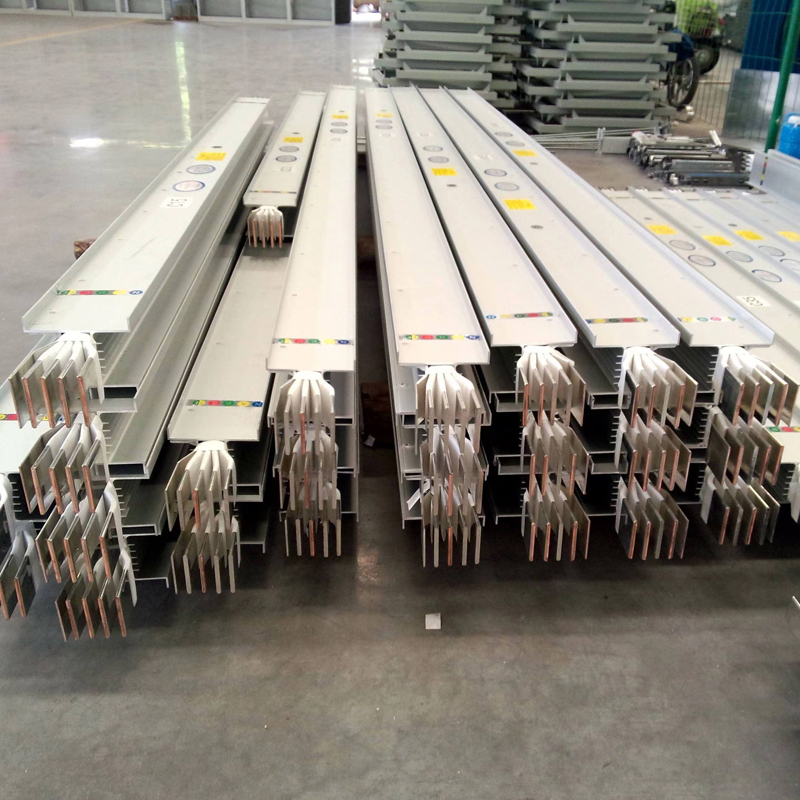

●干線單元 包括不帶分接裝置的干線單元，和帶分接裝置的干線單元。兩種有著相同的基本尺寸、結構形狀，可以互相方便連接。見下圖:

A.不帶分接裝置的干線單元，標準長度L= 6000mm。最小長度L = 600mm.

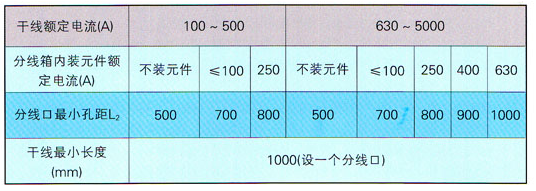

B.帶分接裝置的干線單元設有分線口，用于分配負荷。分線口的位置、數量由用戶電氣設計而定，但有一個分線口最小孔距的設計要求，見下表:

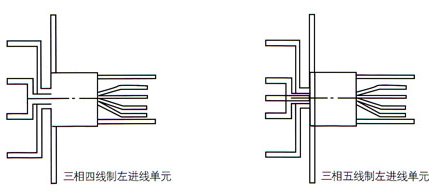

●進線單元 與進線箱配套組成母線槽與電纜的連接部件，進線單元也可直接與配電柜或變壓器連接，作為母線槽的電源輸入端或輸出端。

見下圖:

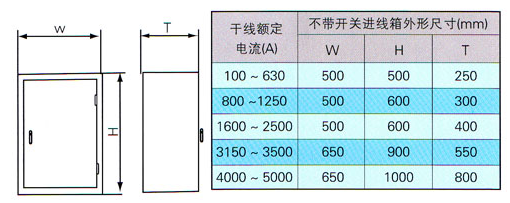

●進線箱與進線 單元組成電源輸入設備，分帶開關和不帶開關兩種形式。帶開關進線箱中的開關型號由用戶選擇，其外形尺寸見左圖及下表。

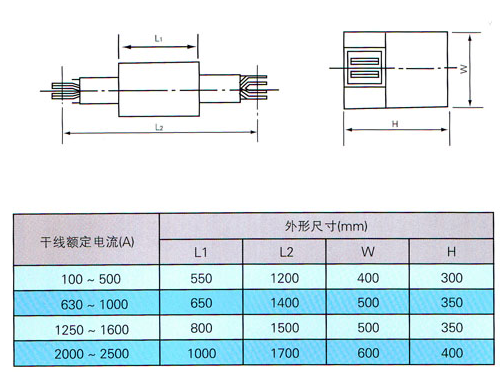

●中間進線箱 工程設計中為改善供電質量和節約投資，采取中間供電向兩端輸電之供電方式而設置的母線進線環節，其外型尺寸見下圖及下表:

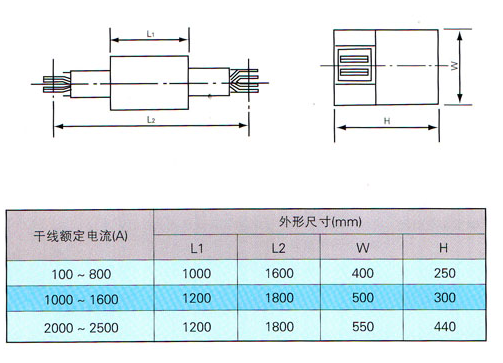

●中間斷電箱 為方便檢修或排除供電系統中支線故障，又不影晌系統中其它支路的正常供電而在母線槽適當?shù)奈恢迷O(shè)置斷電箱，外形尺寸見下圖及下表:

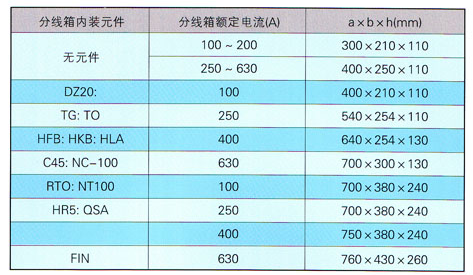

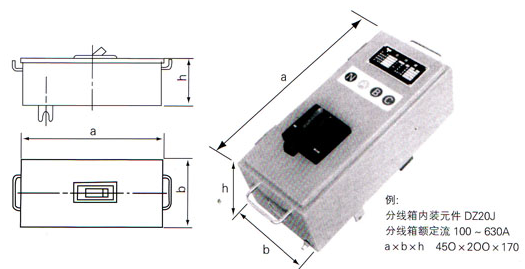

●分接單元(插接箱) 有多種形式和外形尺寸。采用插爪式時，分接電流較小，一般小于250A:當分接電流較大時(250~ 630A),采用螺栓連接的銅插腳方案。當開關元件選用DZ20]時，推薦采用帶操作機構的插接箱。插接箱內裝元件型號規格由用戶選定。設計時參考下圖及下表。

●變?nèi)莨?jié)單元變?nèi)莨?jié)單 元用于連接兩種不同額定電流母線干線單元之間過渡段，變?nèi)莨?jié)單元的標準長度為1米，可從100A~400A中由任何一個電流等級變到另一個電流等級。

●終端蓋

終端蓋裝于母線槽的終端，作為安全保護之用，各種規格的母線槽均有與之相配置的終端蓋。

8. CMC密集絕緣型母線槽的安裝方式.

●安裝時請參照J(rèn)SJT-219 <封閉式母線安裝》圖集

●母線槽垂直安裝(穿樓板面安裝)

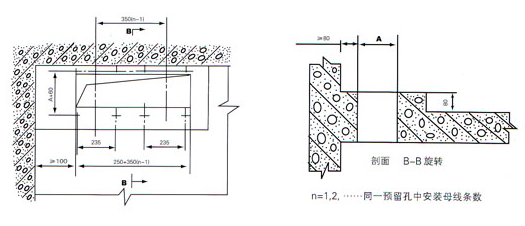

樓板預留孔尺寸見下圖及下表:

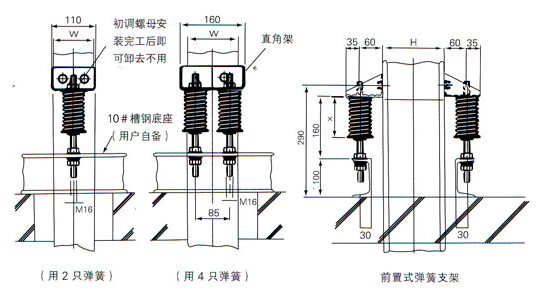

母線槽垂直安裝，有前置式和側置式兩種彈簧支架，見下圖:

母線槽墻壁安裝

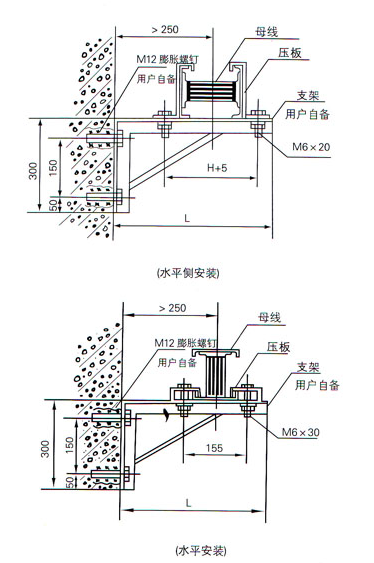

兩個安裝支架之間的距離應不大于2m。水平安裝及水平側向安裝見下圖:圖中角鋼支架由用戶自備，L尺寸根據現場尺寸確定。

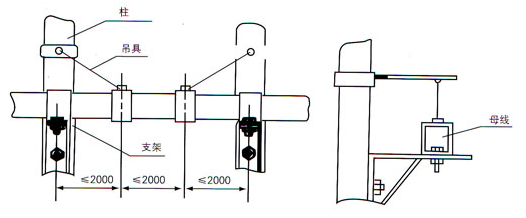

母線槽沿柱間水平吊裝

母線槽沿柱間安裝示意圖如下圖所示:

9. CMC密集絕緣型母線槽的現場連接施工

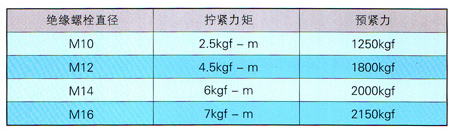

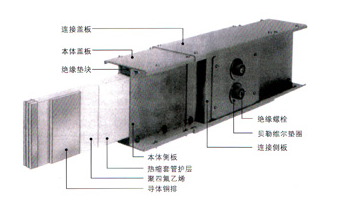

●將母線槽兩端相互插入后，穿入絕緣螺栓，墊入貝勒維爾彈性墊圈，用扭力扳手將螺栓擰緊。然后裝好蓋板。見下圖。擰緊力矩與螺栓直徑及夾緊力關系見下表(用高強度絕緣螺栓)。

●母線槽連接后，嚴格檢查，再檢測保護電路的連續性，接觸電阻R不大于0.10即合格。插接箱的外殼應與母線槽外殼導通。

●安裝或拆除插接箱時，必須先切斷母線槽電源，由電工專業人員在了解整個母線槽系統后仔細操作，認真檢查，并做好記錄。注意插接箱既要保證電氣連接可靠，同時又要有可靠的機械聯結，特別注意相序不得插錯。

●安裝完畢后， 要對每道安裝工序進行認真檢查，確保安裝完好、正確。

●通電前必須對母線槽系統進行相位和連續性試驗。檢查接地電阻和絕緣電阻，檢查與母線系統相連接的設備相位關系是否正確，待確認無誤后方可通電。.

●母線槽安裝時，我廠可派技術員進行現場指導。

●如果有必要，按下圖進行安裝孔洞的現場指導。

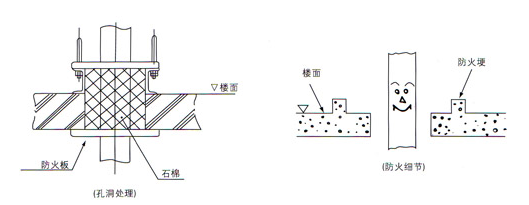

●如果有必要，按下圖進行安裝孔洞的封堵(防火處理)

●防水建筑細節在安裝母線槽后，也可進一步完善。

見下圖:
